Uma Introdução à Estamparia Metálica

A estamparia metálica é, sem dúvida, um dos processos mais importantes e impactantes na fabricação moderna. Longe de ser apenas um método para moldar metal, é, na verdade, um processo sofisticado que une ciência dos materiais, mecânica de precisão e produção em larga escala. Em essência, essa tecnologia transforma chapas de metal planas em peças tridimensionais complexas que formam a base de inúmeros produtos que usamos todos os dias. Para começar, esta seção vai explicar os conceitos básicos da estamparia metálica, definindo como ela funciona e a ciência por trás da modelagem de metais, criando, assim, uma base sólida para entender suas técnicas e aplicações.

Afinal, o Que é Estamparia Metálica Industrial?

De forma simples, a estamparia metálica industrial é um processo de fabricação que usa prensas de alta potência e ferramentas especiais para cortar, dobrar e moldar folhas de metal, transformando-as em peças com formatos específicos e precisos. O princípio básico envolve aplicar uma força controlada sobre uma chapa de metal, que uma ferramenta, conhecida como estampo ou matriz, então molda. Este método é perfeito para a produção em grande volume, onde se busca produzir peças idênticas de forma rápida e eficiente.

A importância da estamparia metálica é inegável, pois ela sustenta setores vitais da economia global. Na indústria automotiva, por exemplo, ela cria as carrocerias e as peças estruturais dos carros. No setor de eletrodomésticos, molda os gabinetes de geladeiras e máquinas de lavar. Já na eletrônica, produz desde carcaças de aparelhos até conectores minúsculos com altíssima precisão. Consequentemente, sua popularidade vem da capacidade de fabricar peças que são, ao mesmo tempo, fortes, precisas e com design versátil, tudo isso a um custo baixo por unidade em grandes quantidades, tornando-a uma tecnologia indispensável para a indústria moderna.

Os Princípios da Conformação de Metais

Para que a estamparia metálica funcione bem, é crucial entender como os metais se comportam quando os processos os moldam. O processo busca, acima de tudo, aproveitar a capacidade de um material de mudar de forma permanentemente sem quebrar.

• Deformação Elástica vs. Plástica: Todo metal reage de duas formas quando uma força é aplicada: de maneira elástica ou plástica. Na deformação elástica, o material volta à sua forma original ao removermos a força, como um elástico que você estica e solta. A estamparia metálica, no entanto, trabalha além desse ponto, no campo da deformação plástica. Aqui, a força é tão grande que causa uma mudança permanente na estrutura do metal, criando uma nova forma que se mantém mesmo depois que a pressão cessa. O objetivo, portanto, é controlar essa deformação plástica para criar a peça desejada.
• Encruamento (ou Endurecimento por Trabalho): Um efeito interessante e muito útil da modelagem a frio é o encruamento. À medida que o processo molda o metal em temperatura ambiente, sua estrutura interna se reorganiza, tornando o material mais duro e resistente. Isso não é apenas um efeito colateral; é um benefício de engenharia que os projetistas exploram de propósito. Em outras palavras, o processo de dar forma à peça também a fortalece. Isso permite que os projetistas usem chapas de metal mais finas ou mais baratas, sabendo que o próprio processo de fabricação dará a resistência necessária ao produto final. Essa otimização de material, que resulta em peças mais leves e baratas, é um fator decisivo em indústrias competitivas como a automotiva e a aeroespacial.
• Modelagem a Frio vs. a Quente: A grande maioria das operações de estamparia metálica ocorre “a frio”, ou seja, em temperatura ambiente. Os fabricantes preferem este método porque ele garante um acabamento de superfície melhor, maior precisão nas dimensões e os benefícios do encruamento. Por outro lado, eles usam a modelagem “a quente”, onde o metal é aquecido para ficar mais maleável, apenas para materiais muito espessos, menos flexíveis ou para criar formas extremamente complexas que exigiriam uma força gigantesca se feitas a frio.

As Diferentes Técnicas de Estamparia Metálica

A estamparia metálica não é um processo único, mas sim um conjunto de diferentes operações que os fabricantes podem combinar para criar peças de variados níveis de complexidade. Essas operações se dividem em três categorias principais: corte, dobramento e repuxo. Cada uma delas possui técnicas específicas, com seus próprios princípios, que formam o leque de possibilidades disponíveis para a fabricação de peças.

Operações de Corte na Estamparia Metálica

As operações de corte são, muitas vezes, o primeiro passo no processo de estamparia metálica. Elas definem o contorno externo da peça (conhecido como blank) ou criam detalhes internos, como furos e aberturas. O método principal é o corte por cisalhamento, um processo que separa o material quando a força aplicada supera a resistência do metal.

Um fator crucial aqui é a folga entre o punção e a matriz. Se a folga for muito pequena, a força de corte aumenta e a ferramenta se desgasta mais rápido. Por outro lado, se for muito grande, a borda da peça fica com rebarbas. A folga ideal, que geralmente fica entre 2% e 5% da espessura do material, é, portanto, fundamental para obter um corte limpo.

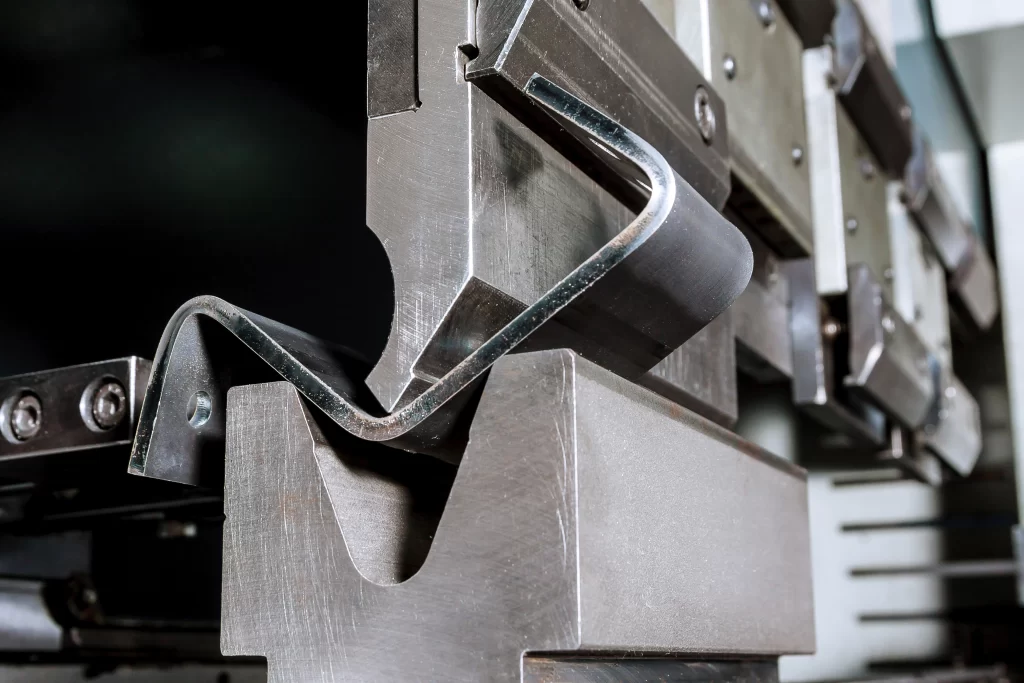

Dobramento e Encurvamento na Estamparia

O dobramento é o processo que deforma uma chapa de metal ao longo de uma linha reta para criar formas com ângulos, como abas e perfis em U ou V. A operação ocorre em prensas que aplicam força suficiente para levar o material além do seu limite de elasticidade, garantindo, assim, uma mudança de forma permanente.

Um dos maiores desafios nesta etapa é o Efeito Mola (Springback). Quando a força de dobra cessa, a energia elástica que sobrou no metal faz com que o ângulo da dobra “relaxe” e se abra um pouco. Para compensar isso e chegar ao ângulo final correto, a ferramenta precisa ser projetada para dobrar a peça um pouco a mais. Consequentemente, prever e corrigir o efeito mola é um dos grandes desafios no projeto de ferramentas de dobra.

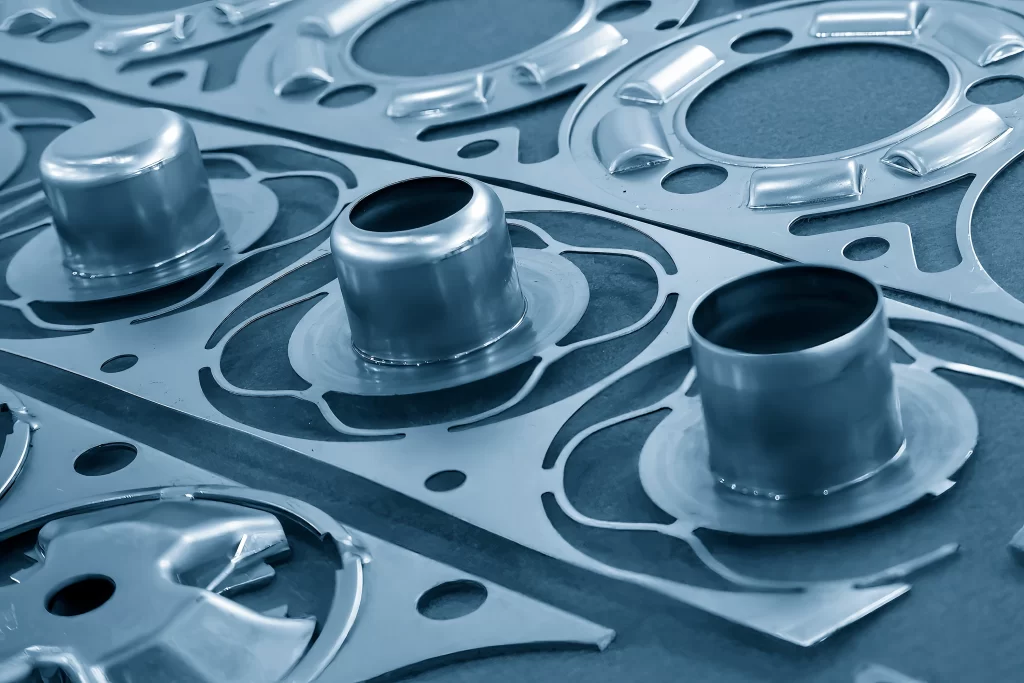

Repuxo: A Conformação Profunda na Estamparia Metálica

O repuxo, também conhecido como estampagem profunda, é uma das operações mais complexas e impressionantes da estamparia metálica. Ele transforma uma chapa de metal plana (blank) em um objeto oco tridimensional, como copos, panelas e latas, geralmente sem alterar muito a espessura da parede.

O sucesso do repuxo depende da ação coordenada de três componentes principais: o punção, a matriz e o prensa-chapa. O prensa-chapa, em particular, aplica uma força controlada sobre as bordas da chapa, evitando que o material enrugue enquanto ele “escorrega” para dentro da matriz. A força do prensa-chapa é crucial: pouca força causa rugas, enquanto muita força prende o material, fazendo com que ele afine e rasgue.

É importante ver a estamparia metálica como um sistema integrado, onde a qualidade de uma etapa afeta diretamente a próxima. Por exemplo, o repuxo profundo é extremamente sensível à qualidade da chapa cortada na primeira etapa. Isso mostra que otimizar o processo exige uma visão completa, justificando o investimento em ferramentas de corte de alta precisão.

Escolhendo o Metal Certo para a Estamparia Metálica

A escolha do material é uma das decisões mais importantes no projeto de uma peça estampada. As propriedades do metal não apenas definem o desempenho do produto final, mas também influenciam a dificuldade, o custo e a viabilidade do próprio processo de fabricação. Em outras palavras, um material inadequado pode levar a falhas durante a produção, enquanto a escolha certa pode otimizar todo o processo de estamparia metálica.

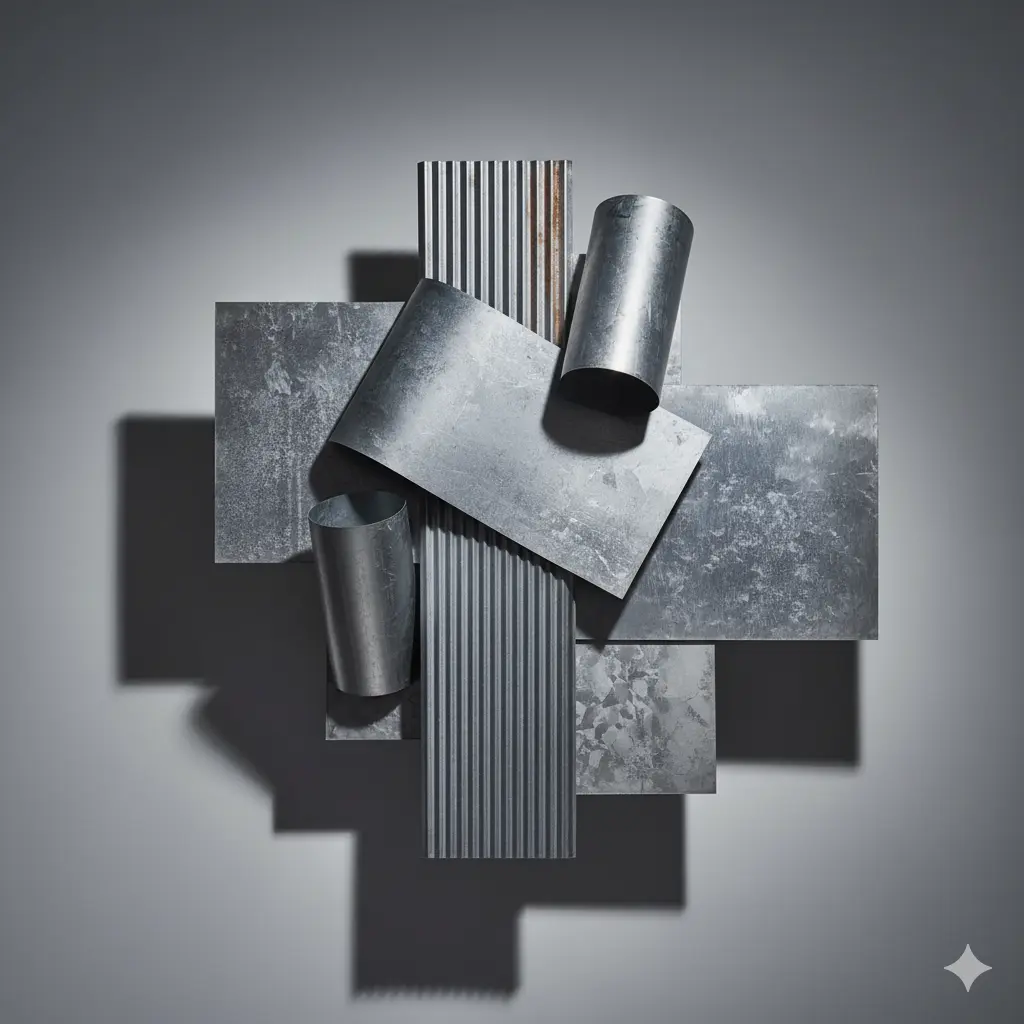

Metais e Ligas Comuns na Indústria

A versatilidade da estamparia metálica permite o uso de uma grande variedade de metais e ligas, cada um escolhido por suas características únicas.

• Aços: São, de longe, os materiais mais usados na estamparia. O Aço de Baixo Carbono é a escolha padrão para muitas aplicações devido à sua excelente capacidade de ser moldado e baixo custo. Já os fabricantes escolhem os Aços Inoxidáveis por sua alta resistência à corrosão e aparência atraente.
• Alumínio: Sua principal vantagem é ser muito leve, tornando-o ideal para as indústrias automotiva e aeroespacial, onde reduzir o peso é crucial.
• Ligas de Cobre (Cobre, Latão, Bronze): A indústria valoriza este grupo de materiais por sua combinação de condutividade elétrica, resistência à corrosão e maleabilidade.

Propriedades Cruciais dos Metais para Estamparia

Para estampar um material com sucesso, ele precisa ter um conjunto específico de propriedades. A Ductilidade, que é a capacidade de se deformar bastante antes de fraturar, é sem dúvida a mais importante para processos como o repuxo profundo. Além disso, a condição da matéria-prima é extremamente importante. Chapas de aço com ferrugem, por exemplo, aumentam o atrito durante o repuxo e podem criar microfissuras que causam a quebra prematura da peça. Isso demonstra como o controle de estoque e a logística são cruciais para a qualidade na estamparia metálica.

Máquinas e Ferramentas para o Processo de Conformação

A transformação de uma chapa de metal em uma peça complexa acontece pela interação de dois elementos essenciais: as prensas, que fornecem a força, e o ferramental (ou estampo), que dá a forma precisa. A sintonia entre a máquina e a ferramenta define o sucesso de qualquer operação de estamparia metálica.

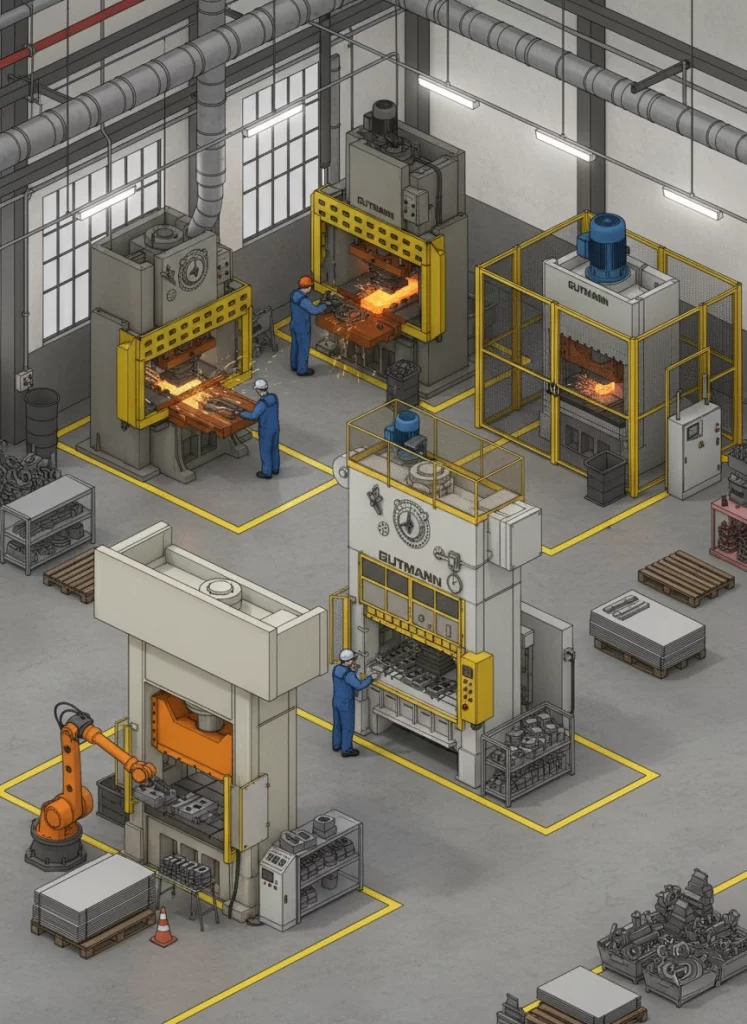

Prensas Industriais para Estamparia

As prensas geram a força necessária para cortar e moldar o metal. Os especialistas as classificam principalmente pelo seu modo de funcionamento: mecânico ou hidráulico.

• Prensas Mecânicas: A principal vantagem das prensas mecânicas é a sua alta velocidade, o que as torna ideais para a produção em massa de peças de repuxo raso e corte. No entanto, elas só atingem sua força máxima no ponto mais baixo do curso, o que as torna inadequadas para operações de repuxo profundo.
• Prensas Hidráulicas: A grande vantagem das prensas hidráulicas é o controle. Elas podem fornecer a força máxima em qualquer ponto do curso e têm velocidade ajustável, sendo a escolha ideal para operações complexas como o repuxo profundo. Contudo, em geral, são mais lentas que as mecânicas.

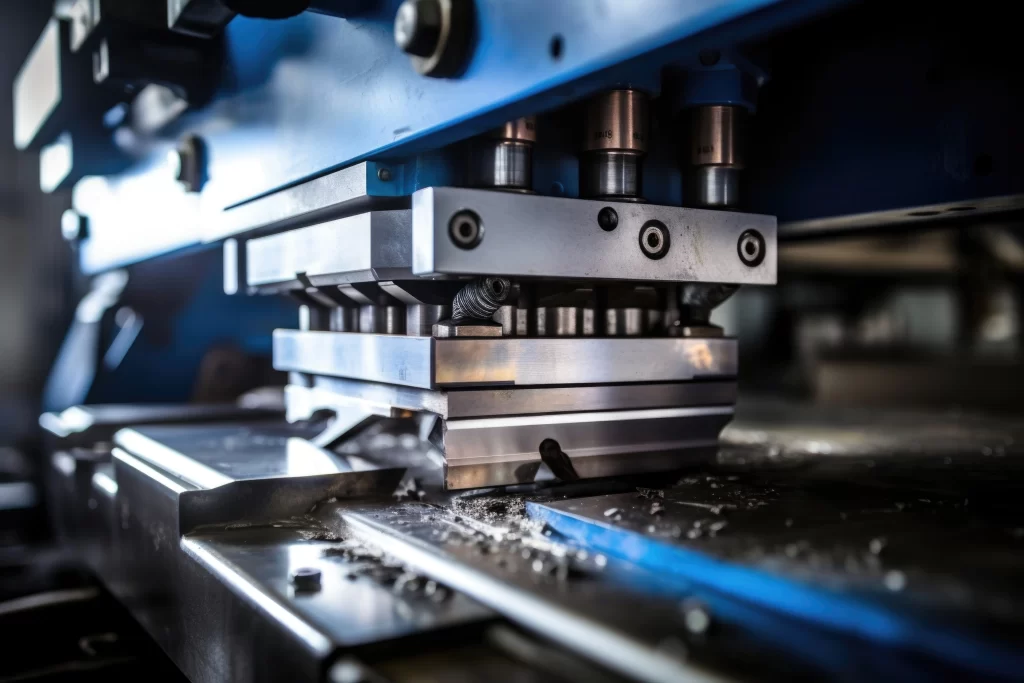

O Ferramental da Estamparia Metálica: Matrizes e Punções

Se a prensa é o músculo da operação, o estampo é o cérebro. Trata-se de um conjunto de ferramentas de alta precisão, que os engenheiros projetam especificamente para produzir uma única peça. O alto custo do ferramental é a principal razão pela qual a estamparia metálica só é viável para grandes volumes de produção. O desempenho de um estampo depende da precisão de seu projeto e da qualidade dos materiais usados, geralmente aços ferramenta de alta dureza.

Análise de Custo-Benefício do Processo

A decisão de usar a estamparia metálica para produzir uma peça envolve uma análise cuidadosa de suas vantagens e desvantagens, que estão diretamente ligadas ao volume de produção.

• Vantagens: Primeiramente, a alta produtividade permite fabricar milhares de peças por hora. Além disso, o baixo custo por peça em grandes volumes a torna extremamente econômica para grandes lotes. Finalmente, a repetibilidade garante que cada peça seja idêntica à anterior, com ótimo acabamento superficial e propriedades mecânicas superiores devido ao encruamento.
• Limitações: A principal desvantagem é o alto custo do ferramental, que só se justifica com uma produção massiva. Adicionalmente, a baixa flexibilidade impede alterações fáceis no design da peça depois da fabricação do estampo. Portanto, a escolha pela estamparia metálica é uma aposta estratégica baseada na previsão de demanda.

Estamparia Metálica vs. Outras Tecnologias de Fabricação

Para entender completamente o papel da estamparia metálica, é importante compará-la com outras tecnologias.

• Estamparia vs. Usinagem CNC: A estamparia metálica é um processo de conformação, enquanto a usinagem CNC é um processo subtrativo, que remove material. Para grandes volumes, a estamparia é muito mais rápida e econômica, além de gerar menos desperdício. A usinagem, por outro lado, é ideal para protótipos e baixos volumes.
• Estamparia vs. Impressão 3D de Metais: A impressão 3D é um processo aditivo que constrói a peça camada por camada, oferecendo liberdade de design quase ilimitada. No entanto, é um processo inerentemente lento e com um custo por peça muito alto, tornando-o inviável para a produção em massa, o domínio da estamparia metálica.

Essas tecnologias, na verdade, são complementares. Uma estratégia moderna pode usar a impressão 3D para protótipos, a usinagem para lotes iniciais e, finalmente, a estamparia metálica para a produção em massa, quando a demanda é confirmada.

O Futuro da Estamparia Metálica: Rumo à Indústria 4.0

Longe de ser uma tecnologia antiga, a estamparia metálica evolui constantemente, pois avanços em automação e digitalização a impulsionam.

Talvez a maior transformação venha da simulação computacional (CAE). Softwares de engenharia simulam digitalmente todo o processo, permitindo que os engenheiros prevejam defeitos, otimizem o uso de material e reduzam drasticamente o tempo de ajuste das ferramentas. Com isso, a estamparia metálica está evoluindo de uma “arte” baseada na experiência para uma “ciência” precisa, baseada em dados.

A próxima fronteira é a integração total com a Indústria 4.0, com sensores (IoT) monitorando o processo em tempo real e a Inteligência Artificial (IA) analisando os dados para realizar manutenção preditiva e controle de qualidade adaptativo.

Conclusão

Em resumo, a estamparia metálica industrial continua a ser uma tecnologia de produção indispensável e em constante evolução. Sua capacidade de transformar chapas metálicas em componentes precisos e resistentes com velocidade e custo imbatíveis em altos volumes a mantém como a espinha dorsal de indústrias críticas. Olhando para o futuro, a integração com a automação, simulação digital e os princípios da Indústria 4.0 está transformando o setor. A estamparia metálica não apenas molda o metal; ela continua a moldar o futuro da produção industrial.
