O Coração da Indústria Moderna

Você já se perguntou como a indústria fabrica os produtos que usamos todos os dias? Por trás de quase tudo que consumimos em massa — das peças do carro à capa do celular — existe um universo de engenharia de precisão que poucos conhecem: a ferramentaria industrial. Criamos este guia definitivo para levar você a uma jornada por esse setor fascinante, desvendando os segredos por trás do projeto, construção e manutenção das ferramentas que moldam nosso mundo.

Em termos simples, a ferramentaria industrial é o setor da engenharia que projeta e constrói as ferramentas, moldes e estampos (ou matrizes) que outras indústrias utilizam para produzir em série. Pense nela como a “fábrica que equipa outras fábricas”. Sua missão é criar instrumentos que cortam, dobram e moldam materiais com precisão impressionante, de forma rápida e repetitiva. Em resumo, a ferramentaria não cria o produto final, mas sim a tecnologia sob medida que viabiliza sua fabricação em larga escala, com eficiência e custo acessível.

Isso confere à ferramentaria um papel estratégico fundamental. Ela não é apenas uma fornecedora, mas uma verdadeira “indústria-chave”, cujo nível de tecnologia e precisão reflete diretamente a força industrial de um país. Uma ferramentaria moderna, por exemplo, impulsiona a inovação nos setores automotivo, de eletrodomésticos e aeroespacial, permitindo a criação de produtos mais sofisticados e com maior qualidade. Por outro lado, uma ferramentaria defasada limita o potencial de todas as indústrias que dependem dela. A capacidade de uma montadora lançar um carro com design arrojado, por exemplo, depende diretamente da habilidade de uma ferramentaria em construir os estampos de alta precisão para a carroceria.

Da Concepção do Projeto à Simulação Digital

A criação de um molde ou estampo é um trabalho de engenharia de alta complexidade que começa muito antes do corte do aço. A fase de projeto é a base sobre a qual se constrói a qualidade, a eficiência e o sucesso de toda a produção. É nesta etapa, totalmente digital, que os engenheiros agregam o maior valor e evitam os maiores riscos.

O Ciclo de Vida do Projeto de Ferramentas

Embora ambos deem forma a materiais, os processos para projetar um molde de plástico e um estampo de metal são distintos, cada um com seus próprios desafios.

Como São Feitos os Projeto de Moldes de Injeção Plástica

Primeiramente, o engenheiro analisa o projeto da peça plástica em detalhes para garantir sua viabilidade de fabricação, verificando geometria, espessura e material. O objetivo é identificar pontos que possam complicar o processo ou encarecer o molde. Em seguida, ele define a estratégia de moldagem, escolhendo a máquina injetora e o número de cavidades no molde, além de determinar o ponto de injeção do plástico.

A etapa seguinte é a mais detalhada: o projeto da estrutura do molde em software CAD. Aqui, o projetista desenha as superfícies da cavidade (forma externa) e do núcleo (forma interna), aplicando ângulos de saída para facilitar a extração da peça. Além disso, ele calcula o encolhimento do plástico ao esfriar, dimensionando a cavidade para compensar essa contração. Consequentemente, o projetista também desenvolve o sistema de alimentação (canais para o plástico), o sistema de refrigeração (canais para controle de temperatura, cruciais para a velocidade do ciclo) e o mecanismo de extração (pinos que empurram a peça para fora). Por fim, antes da construção, o projeto é validado com softwares de simulação para prever o comportamento do plástico e identificar falhas.

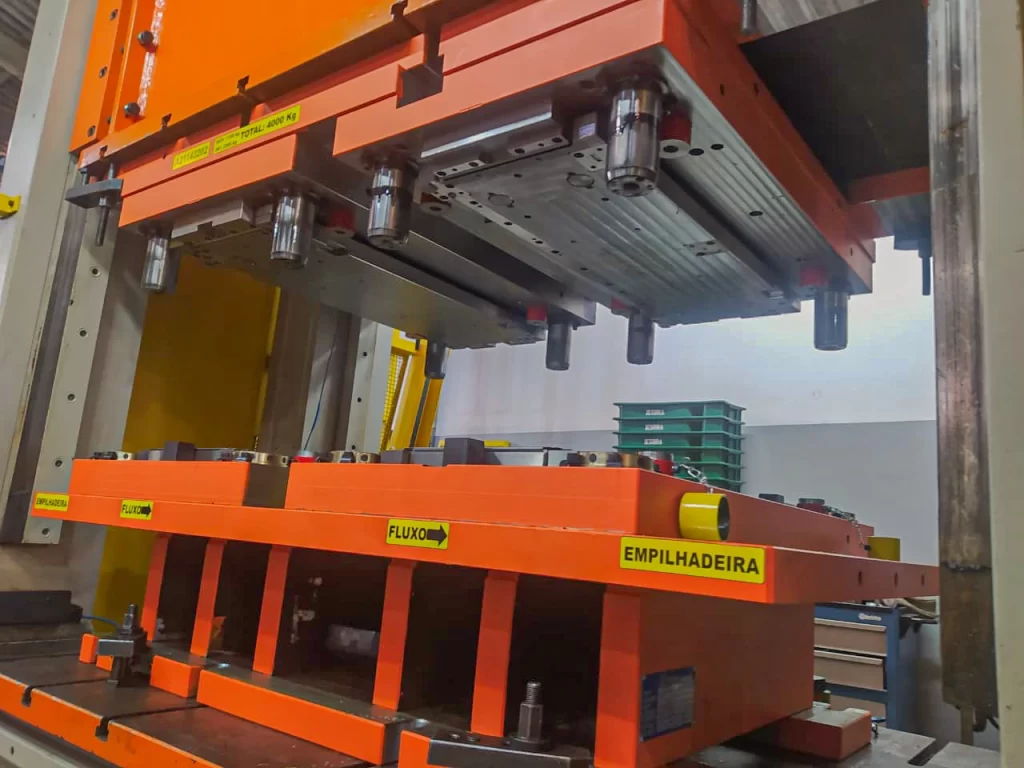

Como é Feito um Projeto de Estampos de Corte, Dobra e Repuxo

O projeto de um estampo, por sua vez, foca em transformar chapas de metal, exigindo um planejamento cuidadoso para maximizar o aproveitamento do material. A primeira e mais crítica etapa é o estudo do layout, onde o projetista planeja a melhor forma de posicionar a peça na fita de metal para minimizar a sucata.

Diferente dos moldes, o projeto de estampos na ferramentaria exige cálculos de engenharia precisos. O projetista calcula a força de corte necessária para escolher a prensa correta, a folga de corte ideal para garantir um acabamento limpo e a força de extração para remover a peça da ferramenta. Com base nesses cálculos, ele desenha a estrutura do estampo, detalhando o punção (parte móvel) e a matriz (base fixa). Para peças complexas, ele projeta estampos progressivos, que realizam múltiplas operações em sequência. Por último, ele seleciona os tipos de aço ideais para cada componente, considerando o desgaste e o volume de produção, e planeja os tratamentos térmicos necessários para garantir a dureza.

A Ciência dos Materiais na Ferramentaria

A escolha do material certo é uma decisão crucial que afeta diretamente a durabilidade da ferramenta, a qualidade das peças e o custo total do projeto. Essa escolha envolve tanto os materiais para construir a ferramenta quanto os materiais que ela irá processar.

Quais são os Critérios para Seleção de Aços para Ferramentas

A escolha do aço para um molde ou estampo segue critérios técnicos bem definidos. Primeiramente, os requisitos da ferramenta determinam as características necessárias, como alta resistência ao desgaste, tenacidade (capacidade de absorver impactos), resistência à compressão e estabilidade dimensional após o tratamento térmico. Em segundo lugar, o volume de produção é decisivo. Ligas de alumínio podem ser usadas em moldes para protótipos, mas a produção em massa exige aços ferramenta de alta qualidade para garantir a durabilidade.

Finalmente, o material a ser processado também influencia a escolha. Plásticos com fibra de vidro, por serem muito abrasivos, exigem aços de molde extremamente resistentes. Da mesma forma, para estampar chapas de aço de alta resistência, a ferramentaria precisa de um estampo feito com um aço muito mais robusto do que o usado para chapas de alumínio. Para uma consulta técnica aprofundada, a Biblioteca Técnica da Aperam oferece catálogos detalhados.

Como é Feita a Seleção de Materiais para as Peças Finais

A escolha do material para a peça final depende de sua função, ambiente de uso e custo. No universo dos plásticos para injeção, existe uma vasta gama de opções. Plásticos comuns, como Polipropileno (PP) e Polietileno (PE), são de baixo custo e ideais para produtos de alto volume. Por outro lado, os plásticos de engenharia, como ABS, Policarbonato (PC) e Poliamida (Nylon), oferecem maior resistência mecânica e térmica para aplicações mais exigentes, como componentes eletrônicos e peças mecânicas.

Para a estampagem, a indústria metalúrgica escolhe os metais com base no equilíbrio entre conformabilidade, resistência, peso e resistência à corrosão. Os mais comuns são os aços de baixo carbono (pelo baixo custo), aços inoxidáveis (para resistência à corrosão), ligas de alumínio (pela leveza) e cobre ou latão (pela condutividade elétrica).

Engenharia Auxiliada por Computador (CAE) e a Revolução Digital

A Engenharia Auxiliada por Computador (CAE) transformou a ferramentaria moderna. Em vez de depender apenas de tentativa e erro, os engenheiros agora usam softwares de simulação para testar e otimizar virtualmente o projeto da ferramenta. Isso permite prever problemas, economizar tempo, reduzir custos e aumentar drasticamente as chances de sucesso na primeira tentativa.

O trabalho digital na ferramentaria se apoia em três tipos de software: CAD (Projeto Auxiliado por Computador), para criar os desenhos 3D da ferramenta; CAM (Manufatura Auxiliada por Computador), que traduz esses desenhos em instruções para as máquinas de usinagem; e CAE (Engenharia Auxiliada por Computador), a ferramenta de análise e simulação.

Simulação de Injeção Plástica e Estampagem de Metais

No projeto de moldes, softwares como o Moldflow permitem “ver” o que acontecerá dentro da ferramenta antes de construí-la. A simulação prevê defeitos como preenchimento incompleto, linhas de solda (pontos fracos) ou aprisionamento de ar. Além disso, ela ajuda a otimizar o projeto, validando a eficiência do sistema de refrigeração para reduzir o tempo de ciclo e minimizar o empenamento (deformação) da peça.

No universo da estampagem, a simulação CAE é igualmente revolucionária. Ela prevê como a chapa de metal irá se deformar, permitindo que o engenheiro evite defeitos críticos como trincas (quando o metal estica demais), rugas (enrugamento do material) e o retorno elástico (tendência do metal de voltar à sua forma original). A simulação permite compensar esses efeitos no projeto, garantindo que a peça final tenha a geometria correta e seja produzida com o mínimo de desperdício.

Como é Feita uma Ferramenta

Após a fase de projeto e validação digital, começa a etapa de construção. É aqui que os modelos virtuais se transformam em ferramentas físicas de aço, com uma precisão medida em micrômetros. Esta fase combina a força da usinagem pesada com a delicadeza de processos de acabamento de altíssima precisão, caracterizando o trabalho de uma ferramentaria de ponta.

Processos de Fabricação de Alta Precisão

A fabricação de moldes e estampos modernos depende de tecnologias controladas por computador, cada uma ideal para uma tarefa específica.

Usinagem CNC e Eletroerosão (EDM)

Esses dois processos são complementares e essenciais na fabricação de moldes. A Usinagem CNC (Controle Numérico Computadorizado) funciona como um escultor robótico, onde uma ferramenta de corte remove material de um bloco de aço para criar a forma desejada. Ela é responsável pela maior parte da geometria do molde.

Por outro lado, a Eletroerosão (EDM) utiliza faíscas elétricas para remover material com extrema precisão, sem contato físico. Isso permite usinar materiais já endurecidos e criar formas impossíveis para a usinagem tradicional, como cantos vivos e texturas complexas. Existem dois tipos principais: a EDM por penetração, que usa um eletrodo com a forma inversa da cavidade, e a EDM a fio, que usa um fio fino para cortar contornos precisos.

Garantia de Qualidade e Validação do Ferramental

A construção de uma ferramenta de precisão não termina com a usinagem. Um rigoroso processo de controle de qualidade e testes práticos é necessário para garantir que ela funcione perfeitamente.

O Processo de Try-Out

O try-out é a etapa final e mais crítica: o “ensaio geral” da ferramenta. Ele consiste em instalar a ferramenta nova em uma máquina de produção (injetora para moldes, prensa para estampos) e fabricar as primeiras amostras. Este teste prático é essencial para validar a funcionalidade da ferramenta e a qualidade da peça. Durante o try-out, os técnicos identificam e corrigem pequenos problemas e otimizam os parâmetros do processo (pressão, temperatura, velocidade) para encontrar a configuração ideal. Um try-out bem-sucedido resulta na aprovação da ferramenta pelo cliente e na criação de uma “receita de produção” que guiará a fabricação em série, garantindo consistência e qualidade.

Garantindo a Longevidade e a Performance com a Manutenção

Construir uma ferramenta de precisão é um grande investimento. Para que ele valha a pena, a ferramenta deve operar de forma confiável ao longo de toda a sua vida útil. Por isso, a manutenção não é um custo, mas uma estratégia essencial para proteger o investimento, garantir a qualidade do produto e manter a produção contínua. Uma boa gestão de manutenção é um diferencial competitivo para qualquer ferramentaria.

Quais São as Estratégias de Manutenção Industrial

Existem três abordagens principais para a manutenção de ferramentas, cada uma com um nível diferente de planejamento e impacto nos custos.

Manutenção Corretiva, Preventiva e Preditiva

A manutenção corretiva é a abordagem reativa, do tipo “apagar incêndio”. A ação só ocorre depois que algo quebra, causando paradas de produção não planejadas e extremamente caras.

Em contrapartida, a manutenção preventiva é uma abordagem proativa, baseada no tempo de uso ou no número de ciclos. Atividades como limpeza, lubrificação e troca de peças de desgaste são feitas em intervalos programados, antes que a falha ocorra. Consequentemente, isso reduz drasticamente as paradas inesperadas.

Por fim, a manutenção preditiva é a forma mais avançada, impulsionada pela Indústria 4.0. Sensores instalados na ferramenta monitoram condições em tempo real, e algoritmos analisam os dados para prever quando uma falha está prestes a acontecer. Dessa forma, a manutenção é agendada para o momento exato em que é necessária, maximizando a eficiência.

Protocolos de Manutenção Específicos

As rotinas de manutenção devem ser adaptadas às características de cada tipo de ferramenta, seja em uma ferramentaria interna ou em um cliente.

Manutenção de Moldes de Injeção

A manutenção de um molde de injeção inclui rotinas diárias, como limpeza da superfície de fechamento e lubrificação de componentes móveis. Além disso, manutenções periódicas, baseadas no número de peças produzidas, envolvem a desmontagem do molde para uma limpeza profunda, incluindo a limpeza dos canais de refrigeração para garantir a eficiência do ciclo. A inspeção e substituição de componentes de desgaste, como pinos e vedações, também são cruciais.

Manutenção de Estampos de Corte e Dobra

Estampos trabalham sob alto impacto, o que torna a manutenção de suas partes de corte uma prioridade. Um cronograma eficaz inclui a inspeção visual regular em busca de desgaste, a lubrificação adequada da chapa para reduzir o atrito e a verificação do alinhamento entre punção e matriz. A tarefa mais importante é o afiamento periódico das lâminas de corte. Lâminas cegas exigem mais força, geram rebarbas na peça e aceleram o desgaste da ferramenta.

O Futuro da Ferramentaria – Inovação e Tecnologia

A ferramentaria, embora tradicional, está passando por uma profunda transformação digital. Tecnologias da Indústria 4.0, como automação, robótica e impressão 3D, estão redefinindo os limites de eficiência, precisão e complexidade, levando o setor a uma nova era de produção inteligente.

A Ferramentaria 4.0

A Quarta Revolução Industrial está transformando as ferramentarias em ecossistemas conectados. A aplicação de tecnologias digitais otimiza todo o ciclo de vida de uma ferramenta. Primeiramente, sensores (IoT) instalados em moldes e estampos coletam dados em tempo real sobre temperatura, pressão e vibração. Em seguida, sistemas de Big Data analisam esse volume de informações em busca de padrões. Por fim, a Inteligência Artificial (IA) usa essa análise para tomar decisões, como prever falhas e agendar manutenções automaticamente ou até mesmo ajustar parâmetros de máquina em tempo real. Instituições como a CNI detalham o impacto da Indústria 4.0 no cenário nacional, orientando essa transição.

A automação com robôs e robôs colaborativos (cobots) também se torna cada vez mais comum no chão de fábrica da ferramentaria. Robôs alimentam máquinas CNC, realizam operações de acabamento e executam inspeções de qualidade automatizadas. Isso permite que as máquinas operem de forma autônoma por longos períodos, aumentando drasticamente a produtividade e liberando os trabalhadores qualificados para se concentrarem em atividades de maior valor.

Manufatura Aditiva (Impressão 3D)

A manufatura aditiva, ou impressão 3D, evoluiu de uma ferramenta de prototipagem para um processo viável para fabricar componentes funcionais, especialmente com o avanço da impressão 3D de metais. Essa tecnologia usa um laser para fundir pó metálico, camada por camada, construindo peças sólidas a partir de um arquivo digital. No Brasil, centros de excelência como o SENAI CIMATEC lideram a pesquisa e aplicação dessa tecnologia para fins industriais.

Na ferramentaria, sua aplicação de maior impacto é a criação de insertos de moldes com canais de refrigeração conformes. Diferente dos canais retos feitos por usinagem, a impressão 3D permite criar canais complexos que seguem o contorno da peça, resultando em um resfriamento muito mais rápido e uniforme. Consequentemente, isso reduz drasticamente o tempo de ciclo de produção e melhora a qualidade da peça injetada. Em vez de competir, a impressão 3D complementa a fabricação tradicional, combinando o baixo custo da usinagem com a performance e liberdade de design da manufatura aditiva.

A Ferramentaria como Pilar da Competitividade

Ao longo deste guia, percorremos a jornada completa da ferramentaria industrial, do conceito digital à manutenção em campo. Recapitulamos a diferença entre moldes e estampos, exploramos o rigoroso processo de projeto digital, detalhamos a precisão da fase de construção e, por fim, estabelecemos a manutenção como uma estratégia vital.

Hoje, a ferramentaria está em um ponto de virada, evoluindo para um setor de alta tecnologia. A integração com a Indústria 4.0, a automação e a manufatura aditiva não são mais tendências distantes, mas realidades que definem a competitividade. Ferramentas estão se tornando ativos inteligentes, e processos estão sendo otimizados por dados e robôs.

O ferramenteiro do futuro é um profissional que domina não apenas a usinagem de precisão, mas também a ciência de dados e as novas tecnologias de fabricação. A capacidade de inovar no projeto, na construção e na gestão de ferramentas continuará a ser o grande diferencial, não apenas para o setor, mas para toda a indústria que depende da ferramentaria para transformar ideias em realidade.
